这里以南京优倍（ANPE）的 P-FL 系列电源浪涌保护器 南京优倍电气-专注于工业测控信号的安全性、稳定性（SPD）为例
一、 什么时候需要用浪涌保护器？
不是所有地方都要装，但以下三种情况是“刚需”：
- 室外引线入户： 比如分析仪采样探头在几十米高的烟囱上，伴热管线和电源线从室外引入室内，这时入户端必须装 SPD。
- 电网环境恶劣： 如果工厂内有大型电机、变频器频繁启停，会产生严重的“操作过电压”，这种浪涌虽然不如雷电猛烈，但频率高，容易导致 PLC 或分析仪主板死机、电容击穿。
- 高价值设备保护： 像 CEMS 中的红外分析仪、质谱仪等精密设备，主板更换成本动辄上万，加装几百元的 SPD 是极高性价比的保险。
二、 ANPE 852（P-FL 系列）的核心参数解读
在应用时，需要重点看这三个指标：
- $U_c$ (最大持续工作电压)： 385V。这意味着它能长期在 385V 以下工作。如果电网波动经常超过这个值，SPD 会持续发热甚至起火。
- $I_n$ / $I_{max}$ (放电电流)： 通常为 20kA / 40kA。这决定了它的“挡箭”能力。
- $U_p$ (电压保护水平)： $\le 1.8kV$。
- 这是个坑点： 如果你的设备耐压（$U_w$）只有 $1.5kV$，而 SPD 的 $U_p$ 是 $1.8kV$，那么浪涌来时，SPD 还没动作，设备可能已经穿了。
三、 如何接线（关键步骤）
浪涌保护器是并联在电路中的。
- 并联接入： L 接火线，N 接零线，PE（或 FG）接大地。

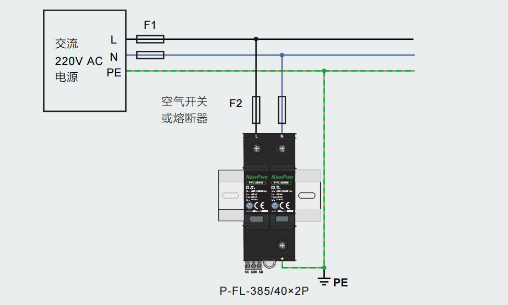

- 前置保护（后备保护器）： 如图所示，SPD 前面必须加装 熔断器（Fuse）或断路器（南京优倍通常建议用 32A-63A 的熔断器）。
- 原因： SPD 寿命终结时可能发生内部短路。如果没有前置保险，SPD 会直接导致主电缆起火。
- F1（主回路保护）：
- 位置： 串联在整个供电主线上。
- 作用： 保护后端所有的负载设备（包括你的分析仪、显示屏、水泵等）。如果后端设备发生短路，F1 会跳闸断电。
- F2（后备保护器 / SPD 专用保险）
- 位置：它位于从主线分叉出来进入 SPD 端的这条“支路”上。
- 作用： 它专门为 SPD 服务。如果 SPD 坏了、短路了，F2 会迅速熔断，把坏掉的 SPD 从电网中“踢出去”，从而保证主线（F1 之后的部分）依然有电，不至于因为一个雷击保护器坏了导致整个分析站房停电。
拓展资料
1、为什么 SPD 需要考虑它的寿命终结：
浪涌保护器（SPD）的核心组件——压敏电阻（MOV），它是易耗品。 SPD 内部的压敏电阻在平时是不导电的。每当有浪涌（雷电感应或电网波动）冲过来时，它就“舍身”导通一次，把高压引向大地。
- 微观破坏： 每次冲击都会在压敏电阻内部造成微小的物理损伤。
- 累积效应： 随着浪涌次数增多，它的性能会逐渐退化，漏电流会越来越大。
2、两种常见的“寿命终结”方式
- 热击穿（慢慢死）： 由于老化，SPD 内部开始产生微弱的持续漏电流，导致内部发热。
- 后果： 如果没有保护，它会持续升温甚至起火。
- 解决： SPD 内部自带“脱离器”（就是那个变色窗口），感应到高温后会弹开，窗口变红。
- 短路失效（瞬间死）： 如果遭遇了一个远超其承受能力的超级浪涌（比如近距离雷击），压敏电阻可能直接被击穿，变成一根“导线”，造成相线对地直接短路。
- 后果： 如果没有 F2，这种短路会直接导致主开关 F1 跳闸，整个设备断电。
- 解决： F2 会在 F1 动作之前抢先熔断，切断短路电流，保护供电连续性。
