在 P-MOS 作为一个高边开关（High-Side Switch）（即放在电源和负载之间）时，栅极（G）和源极（S）之间并联的那个电阻 $R_{GS}$，通常被称为“上拉电阻”或“泄放电阻”**。
一、 G-S 之间电阻 ($R_{GS}$) 的作用
1. 确保默认“关断”状态（防误触）
这是最根本的原因。
- 原理：P-MOS 是 $V_{GS} < 0$（即栅极电压低于源极电压）时导通。要让它关断，必须使 $V_G = V_S$（即 $V_{GS} = 0$）。
- 危险场景：当驱动 P-MOS 的控制信号（比如单片机引脚或前级三极管）处于 高阻态（High-Z）（例如单片机刚上电复位、还没初始化时），栅极是悬空的。
- 后果：MOS 管的栅极极其灵敏，悬空的栅极会感应周围的静电或干扰，导致 $V_G$ 飘忽不定。如果 $V_G$ 碰巧飘得比 $V_S$ 低，P-MOS 就会意外导通。
- 想象一下，你一上电，还没控制呢，电机就狂转，或者设备就误动作了，这是非常危险的。
- 电阻的作用：$R_{GS}$ 像一根强力的弹簧，把栅极电位强行“拉”到和源极（电源电压）一样高。只要你没给控制信号，它就死死地锁在“关断”状态。
2. 积存电荷的“泄放通道”
MOS 管的栅极寄生电容（$C_{GS}$）很大。当你撤销驱动信号想关断它时，栅极里存的电荷需要流走，电压才能升上去。
$R_{GS}$ 提供了一条物理通道，帮助电荷泄放，加快关断速度（虽然在大电流驱动电路中，主要靠驱动器吸走电荷，但这个电阻提供了最后的保障）。
二、驱动电平匹配问题（最常见！）
新手最容易犯的错：用 3.3V/5V 单片机直接驱动 12V/24V 电源上的 P-MOS。
- 错误做法：P-MOS 源极接 12V，栅极直接接单片机 IO 口。
- 后果：
- 单片机输出低电平（0V）：$V_{GS} = 0 - 12 = -12V$，P-MOS 导通。（正常）
- 单片机输出高电平（3.3V）：$V_{GS} = 3.3 - 12 = -8.7V$，P-MOS 还是导通的！（因为 $V_{GS}$ 依然小于阈值电压）。
- 无法关断：你根本关不掉这个开关。
- 正确做法：必须加一个 NPN 三极管 或 N-MOS 作为“前级驱动”来进行电平转换。利用小管子拉低 P-MOS 的栅极，关断时靠 $R_{GS}$ 拉高。
三、栅极耐压保护（$V_{GS(max)}$ 限制）
MOS 管的栅极非常脆弱，绝缘层很薄。
- 数据手册：大多数 P-MOS 的 $V_{GS}$ 最大承受电压是 $\pm 20V$。
- 危险：如果你的电源电压是 24V 或 48V。
- 当你把栅极拉到地（0V）导通时，$V_{GS} = 0 - 24 = -24V$。
- 结果：栅极氧化层瞬间击穿，P-MOS 永久损坏（短路）。
- 对策：
- 电阻分压：不要直接拉到地，利用两个电阻分压，让栅极电压只下降一半（比如 12V）。
- 稳压二极管：在 G 和 S 之间并联一个 10V~15V 的稳压二极管（Zener），强行限制 $V_{GS}$ 的幅度。
小结

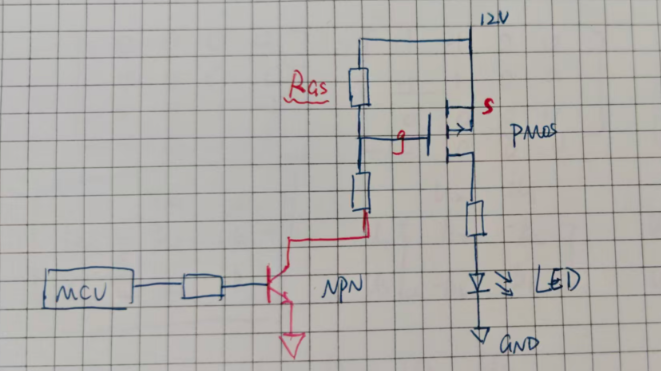

一个标准的 P-MOS 开关电路通常长这样：
- 电源 $\rightarrow$ S 极。
- $R_{GS}$ (10k-100k) $\rightarrow$ 跨接在 G 和 S 之间（负责默认关断）。
- $R_{limit}$ (限流电阻) $\rightarrow$ 串联在 G 极回路中。
- 稳压二极管 $\rightarrow$ 并联在 G-S 之间（如果电源 > 20V）。
- 控制端 $\rightarrow$ 使用 NPN 三极管拉低栅极，而不是 MCU 直驱。
