我在使用 solidworks 软件来建模。例如我有一个通用的零部件 A，假设需要安装在面板上，但是我每次装上去都需要开孔，如果我更换了位置，又需要重新开孔，这样非常浪费时间。我想的是，能不能拖动零部件 A 的时候自动在面板上开好孔

智能零部件（Smart Components）

这是专门为“带孔零件”设计的方案。你可以预先定义：当 A 零件放入装配体时，它应该在对方身上切掉什么形状。

• 制作模板：
  • 创建一个装配体 C，将零件 A 和零件 B 插入装配体 C 中
  • 在零件 B 上添加需要配合零件 A 需要的特征（例如在零件 B 上开一个零件 A 大小的孔）。注意是直接修改 B 零件， 而不是在装配体中修改 B 零件
  • 点击装配体—>制作智能零部件。

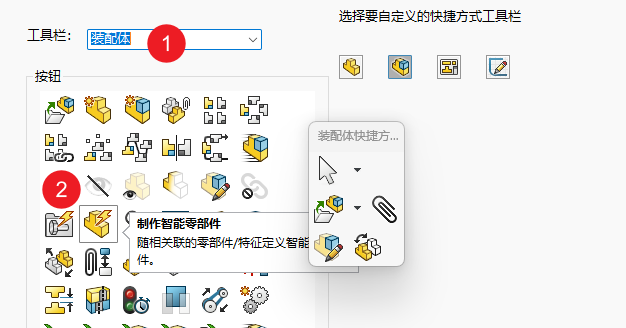

    • 如果菜单中没有这个命令，可以在设置中将命令添加到菜单中

  • 在弹出窗口中，选择零部件 A 作为“智能零部件”。
  • 在“特征”一栏中，选择 B 身上（或者关联的临时装配体中）定义的“开孔特征”。
• 使用：
  • 将 A 拖入你的面板装配体。
  • 在设计树中，零件 A 的图标上会出现一个“闪电”图标。

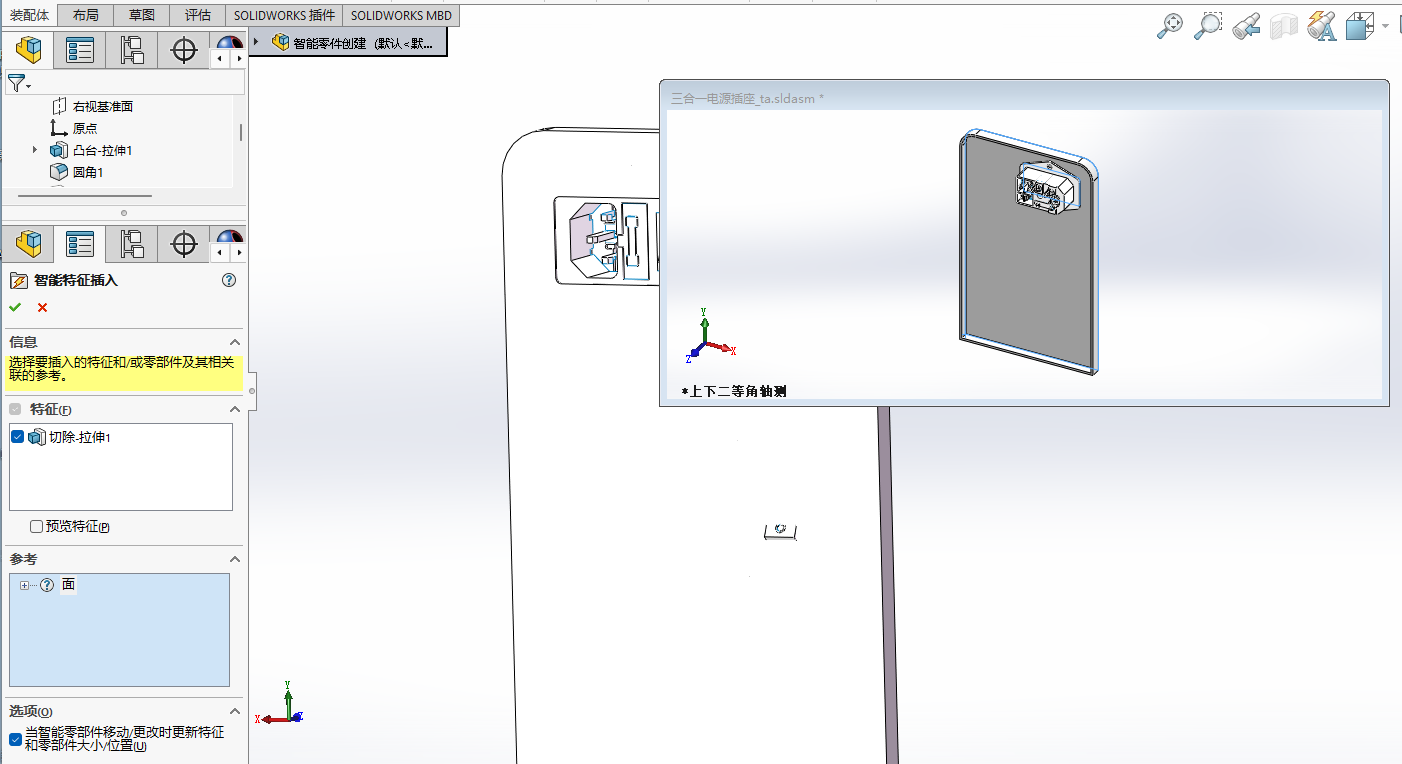

  • 右键点击 A，选择【插入智能特征】，面板上就会自动打出配套的孔。
• 联动：
  • 当你移动 A 的位置后，点击重建模型（Ctrl + B），面板上的孔会自动跟随 A 移动。

创建智能零件

• 这个命令需要在装配体中才能激活

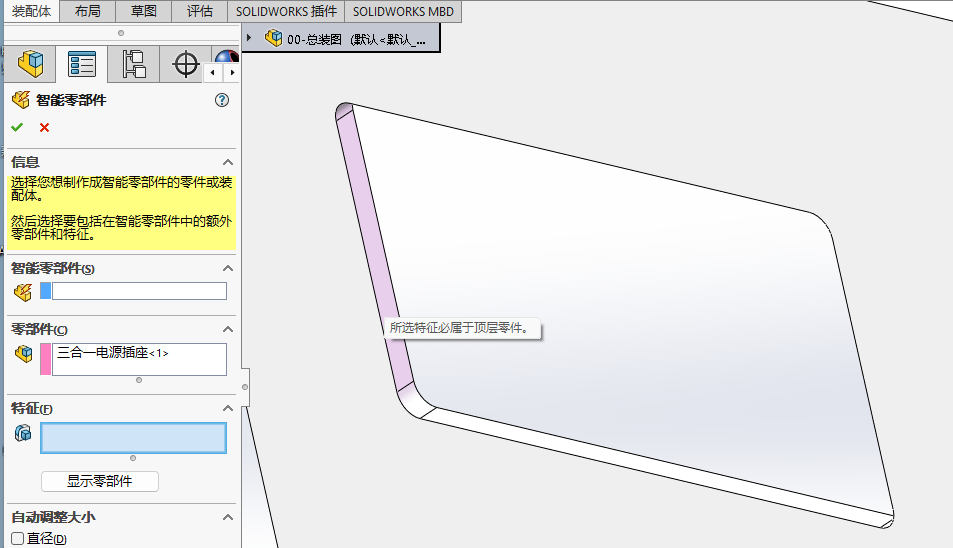

• 所选的特征必须属于顶层零件（例如在当前状态下，开孔的面板位于装配体中的子装配体中，那么这个零件下的特征就不能用于制作只能零件）
• 智能扣件 和 制作智能零部件 不是一个功能

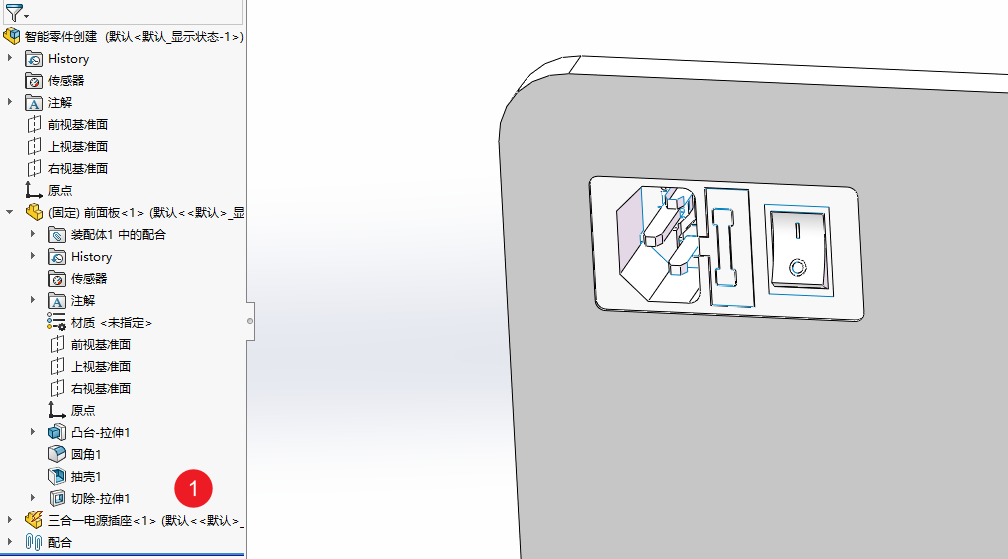

创建完后，零件就会出现小闪电图标

应用

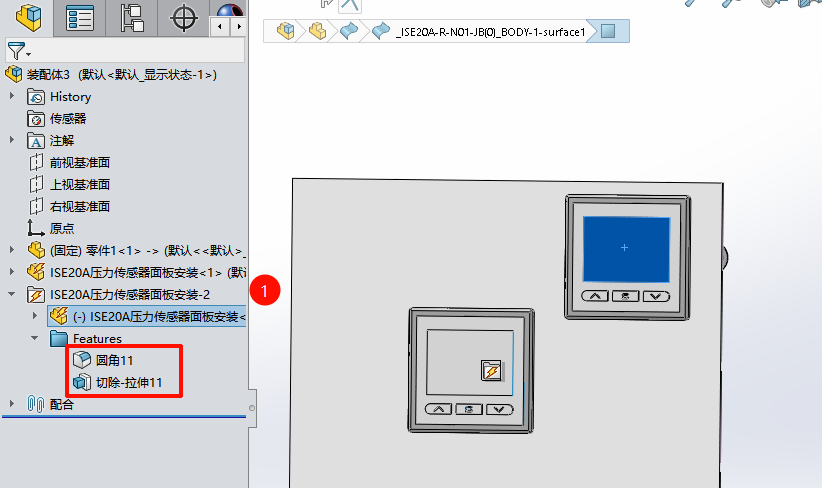

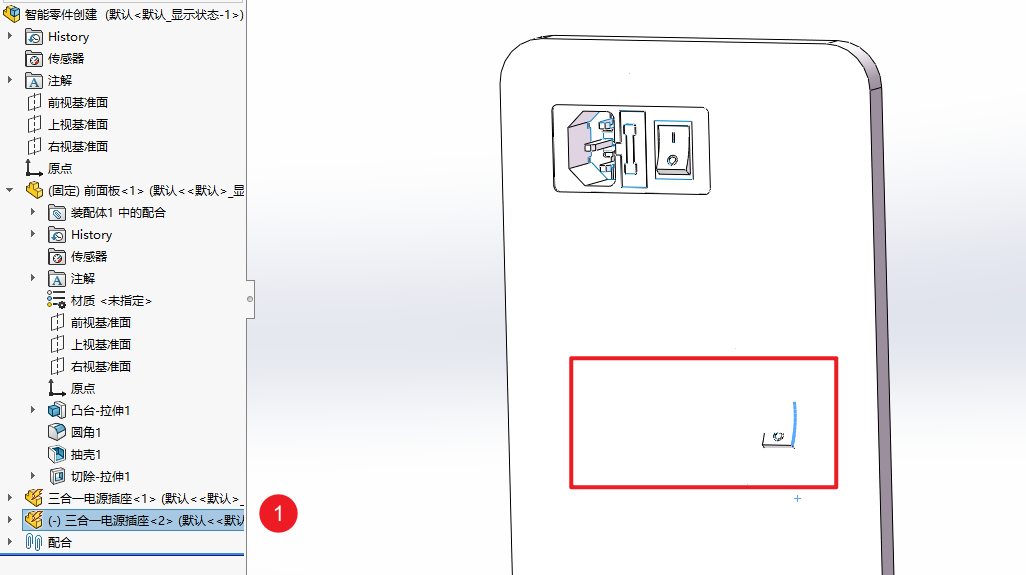

假设我们复制一个刚才创建的智能零件

拓展

例如前面板零件中需要插入压力传感器、风扇、温控器、开关等等部件。可以在前面板零件中先将这些需要“匹配”的特征一个个创建出来。然后再回到装配体中，将压力传感器、风扇、温控器等制作成智能零件（最好是分成不同的装配体一个一个做，容易出问题）

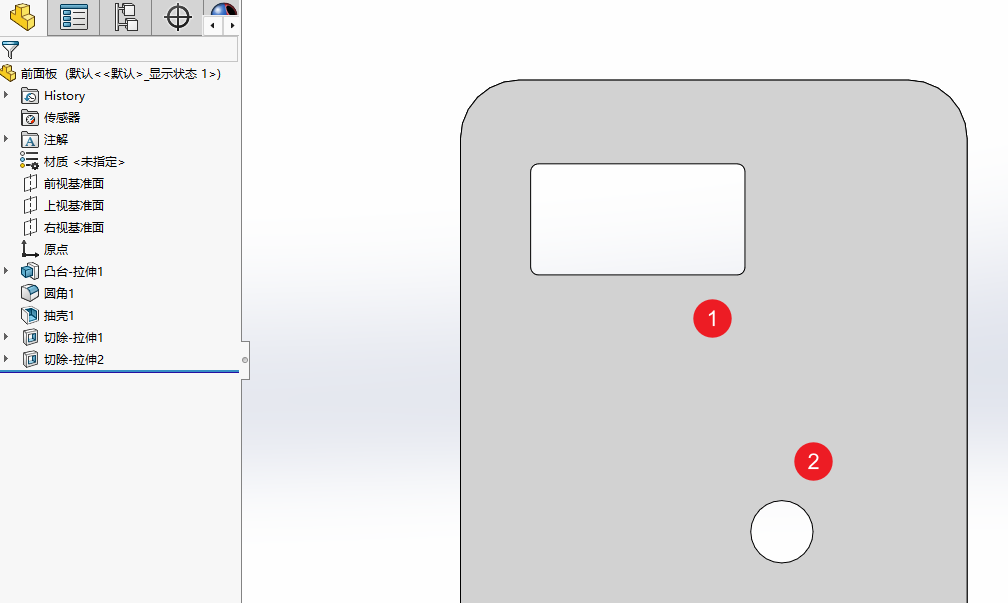

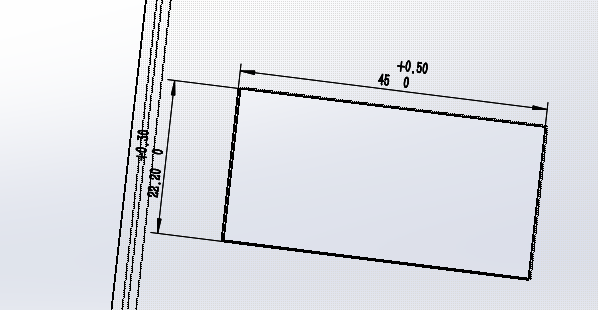

例如这里新建了两个特征，分别对应开关按键和电源插座，提前将特征做好，回到装配体中就可以直接制作智能零件了

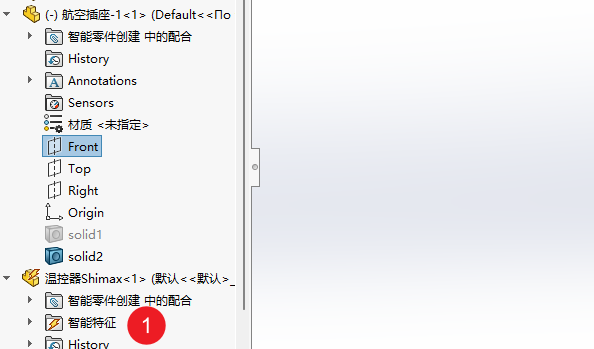

细节 4：删除智能零件下的文件夹，即可恢复普通零件

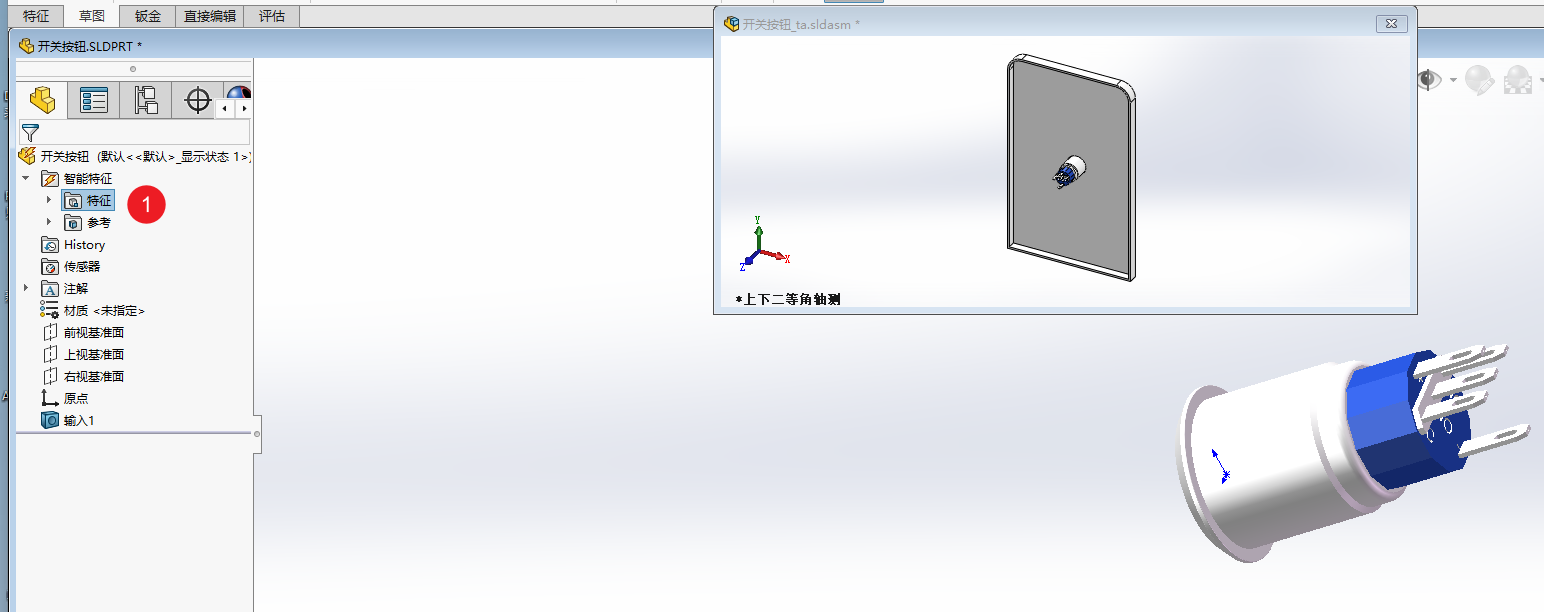

• 第一个状态只显示特征
• 第二个状态显示特征和零件


细节 6：可以同时添加多个特征。

2026-1-9 坑

![[Pasted image 20260109102734.png]]

![[Pasted image 20260109104352.png]]

先做好智能零件，然后通过距离限位 确认好大概位置后，开始确认详细位置，在面板上设置好孔位 释放智能零件的距离限位，然后让他和孔配合 Ctrl+B 重建，此时面板上开孔就自动更新位置了
