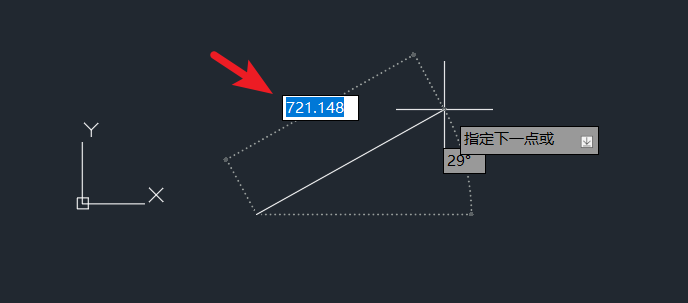

1、动态输入

• 动态输入（Dynamic Input，快捷键 F12） 是一项交互功能。简单来说，它就像是把屏幕底部的“命令行”搬到了你的十字光标（鼠标）旁边。
• 在动态输入模式下，Tab 键是切换输入框（比如长宽切换、长角切换）的神器。

2、AutoTrack（自动追踪）

简单来说，AutoTrack 的作用是在你绘图时提供临时的虚线（辅助线），帮你精准对齐，而不需要你真的去画辅助线（XL 或 L）。

• 极轴追踪 (Polar Tracking, F10)：
  • 当你的鼠标移动到特定角度（如 0°、45°、90°）时，会弹出一根无限延伸的虚线，帮你锁定角度。
• 对象捕捉追踪 (Object Snap Tracking, F11)：
  • 这是高阶绘图的神技。 你只需将鼠标悬停在某个点上（不点击），等出现一个小加号 +（代表“获取”了该点），然后移动鼠标，CAD 就会根据这个点引出水平或垂直的对齐虚线。

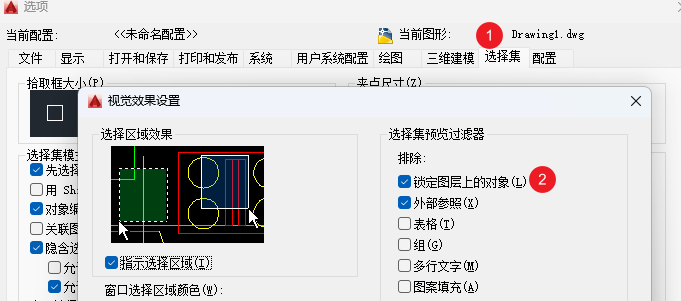

3、选择集（视觉效果）

选择集—>视觉效果设置，这里主要分为两个核心板块：

• A. 选择预览 (Selection Preview)：这是指：当你的鼠标只是悬停在某个图形上，还没点击时，图形会发生什么变化。
  • 虚线/加粗/变色： 默认情况下，对象会变亮或变成虚线。
  • 避坑指南： 建议勾选“锁定图层上的对象”。这样当你鼠标划过那些不需要改动的锁定图层时，它们不会亮起来，能极大地减少视觉干扰并提升系统流畅度。
• B. 区域选择效果 (Area Selection Effects)：“拉框选”时的视觉设置
  • 窗口选择（Window Selection）： 从左往右拉，默认是蓝色框。只有完全被包围的对象才会被选中。
  • 交叉选择（Crossing Selection）： 从右往左拉，默认是绿色框。只要碰到的对象都会被选中。
  • 老手建议： 默认的蓝色和绿色是工业标准，不建议改。但如果你觉得颜色太刺眼，可以适当调高透明度（让框变得更“虚”一点），这样你能更清楚地看到框下面的线条。
• 指示选择区域：它决定了当你拉动鼠标进行框选时，选框内部是否要“填充颜色”

新装软件设置

可以直接输入命令 OP (Options) 打开选项面板，按以下清单进行设置：

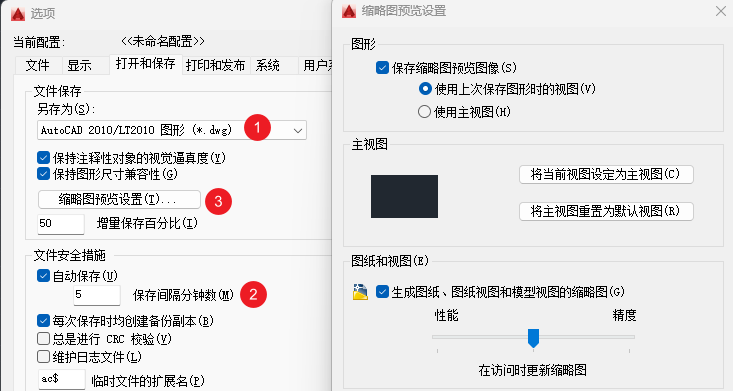

1. 文件安全与兼容性（防止丢档与打不开）

• 另存为版本： 建议设置为 AutoCAD 2007 或 2010 DWG。
• 自动保存间隔： 默认 10 分钟，建议改为 5 分钟。
  • 理由： 崩溃是常有的事，5 分钟的损失通常可以接受。
• 文件扩展名： 确保勾选“保存预览图像”，这样你在文件夹里查看时能看到缩略图。

2. 视觉反馈与操作手感（老手的“定制化”）

让软件用起来更顺手，视线更舒服。

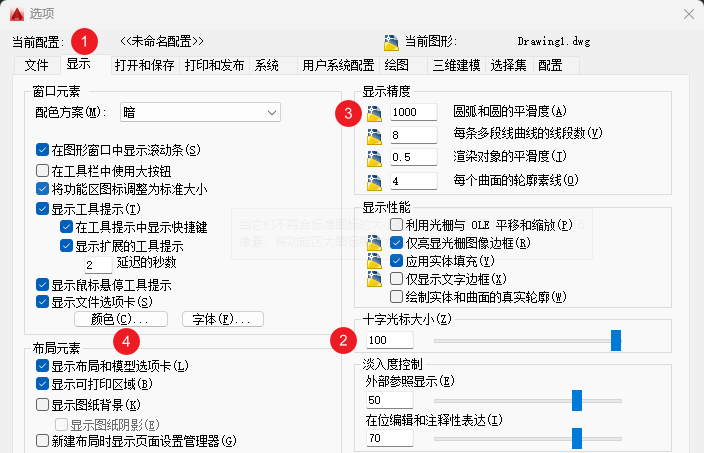

• 十字光标大小： 默认是 5，建议改为 100。
  • 理由： 光标横跨整个屏幕，能帮你快速进行视觉对齐，判断不同物体是否在同一水平线或垂直线上，甚至不需要辅助线。
• 背景颜色： “显示”选项卡 -> “颜色”。
  • 建议：将“统一背景”设为纯黑色或深灰色。长时间盯着亮色非常伤眼。
• 圆弧和圆的平滑度： “显示”选项卡 -> “显示精度”。
  • 建议： 将“圆弧和圆的平滑度”从 100 改为 2000-5000。这样圆看起来就是圆，而不是多边形（这只是显示问题，不影响打印，但影响心情）。

3. 操作逻辑优化（提速核心）

这是老手和新手拉开差距的地方。

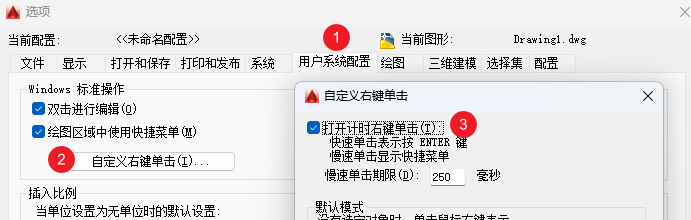

• 右键功能自定义： “用户系统配置”选项卡 -> “右键单击自定义”。
  • 核心动作： 开启“间歇单击”。
  • 老手秘籍：
    • 快点右键 = Enter（确定/重复上一个命令）。
    • 长按右键 = 弹出快捷菜单。
  • 效果： 你的右手不再需要离开鼠标去按键盘的回车键，绘图效率飞升。
• 选择集预览： 就像我们之前讨论的，在“选择集”里设置好预览过滤器，避开锁定图层。

4. 单位与精度（工程图的基础）

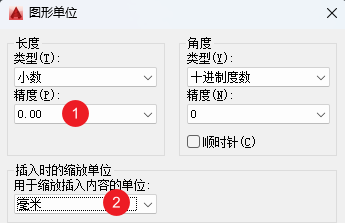

• 单位设置 (命令：UN)：
  • 进入后，将长度精度设为 0.00（机械行业通常到两位小数足够）。
  • 插入比例： 务必确认为 毫米 (Millimeters)。如果你在画 CEMS 系统图时单位是英寸，导入 SolidWorks 时比例会全部乱掉。


导出 Profile (配置)

当你把这一切都设置好后：

• 在 OP 选项面板里点击 “配置”。
• 点击 “导出”，存为一个 .arg 文件。
• 以后你重装系统、换电脑，或者去公司上班，只需“导入”这个文件，所有的习惯瞬间回归，不需要重新设置。

隐藏技巧

OOPS 命令 —— 比 Undo 更聪明的“撤销”

• 场景： 你删掉了一个设备块，接着又画了半小时的管路，突然发现那个设备块不该删。如果按 Ctrl+Z，这半小时画的管路也就没了。
• 操作： 直接输入 OOPS 并回车。
• 价值： 它会只恢复最后一次被删除的对象，而不影响你删除之后进行的任何其他操作。

夹点模式的高级循环

快速微调 (Nudge) —— 强迫症福音

• 场景： 在画 流程图时，某个标签离管路太近了，想移动一点点，但开着捕捉（Snap）它总是跳来跳去。
• 操作： 选中对象，按住 Ctrl + 键盘方向键。
• 价值： 对象会按照极小的像素级单位进行微移。这在调整 P&ID 图纸的视觉美感时超级好用

“前一次选择” (P) —— 选错后的救命稻草

P 不是一个独立的命令，而是一个“选择模式”。它只能在命令行提示 “选择对象:” (Select objects:) 的时候输入。

例如下面的情况：

• 你执行了一个命令（比如 M 移动），选中了一堆零件并完成了移动。
• 你突然发现这堆零件还需要旋转（RO）。
• 输入 RO 回车。
• 当屏幕提示“选择对象:”时，不要去手动点，直接键盘输入 P 然后按空格。
• 奇迹发生： 上一次参与移动的那堆零件瞬间被再次选中。

注意：如果你选了一堆东西，然后按了 ESC 没做任何动作，那么 P 记录的还是上一个成功执行的命令所选的对象。

两点之间的中点 (M2P) —— 告别辅助线

• 场景： 你想在两个法兰或者两根管子的正中间放一个传感器，但那里没有任何特征点。
• 操作： 在执行命令（比如 Move 或 Circle）要求指定点时，输入 M2P 然后回车。
• 动作： 依次点击两个端点，CAD 会自动捕捉到这两点连线的中点
• 价值： 彻底不需要为了找中心而先画一根辅助线再删掉了。

捕捉自 (FROM) —— 偏移定位

• 场景： 你想在距离柜子左边墙壁正好 水平 100，垂直 150 的地方画一个泵。
• 操作： 在画线指令下，按 Shift + 右键 选择 “捕捉自/自”。点击机柜的左下角顶点，然后输入 @150,100。采样泵（或圆）就精准地出现在了距离角落水平 100、垂直 150 的位置
• 价值： 直接定位，不需要先画线再偏移。

在位编辑

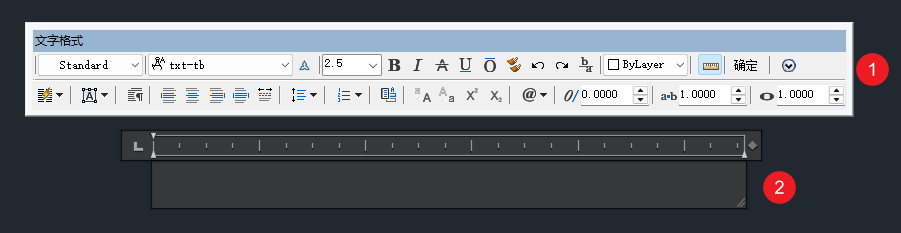

CAD 的新版本中，MT 命令后可能只会出现圈 2 的在位编辑文本框。如果想要切换旧版编辑器（如下图，除了文本框，还有文字格式弹框，方便修改文字格式），可按如下操作：

命令行输入 OP —> 输入 MTEXTED 回车 —> 输入 OldEditor

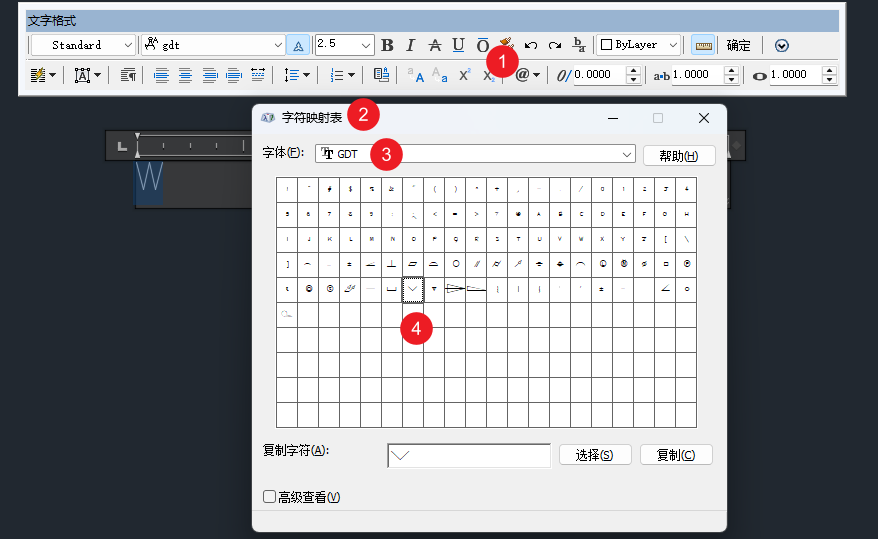

沉孔、锥孔符号

• 在文字编辑状态下，点击顶部功能区（Ribbon）或右键菜单中的 “符号” (Symbol) 按钮（图标通常是一个 @ 符号）。
• 在下拉列表中选择 “其他…” (Other…)。
• 在弹出的“字符映射表”中：
  • 将字体切换为 GDT（这是机械制图专用字体）。
  • 找到沉孔（类似 v 的符号）和锥孔（类似 w 的符号）。
  • 点击“选择” -> “复制”，回到 CAD 里粘贴即可。

更简单一点的方法：

• 在文字编辑状态下，先切换为 gdt 字体
• 英文输入法，小写状态下，输入 v、w、x 就可以自动如下符号

![[Pasted image 20251223182514.png]]

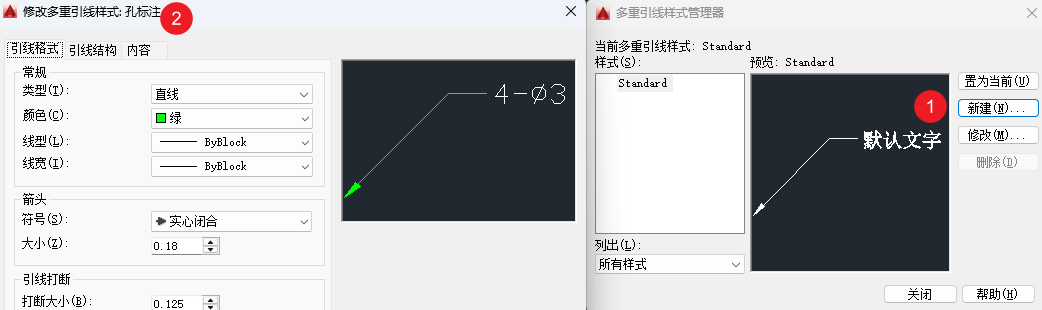

巧用“多重引线样式” (Multileader Style)

标注孔位时，我们通常不只输入一个符号，而是“符号 + 文字”。

• 输入 MLS (Multileader Style) 建立一个新样式，命名为“孔标注”。
• 在“内容”选项卡中，预设好文字内容（例如先打个 v）。
• 以后标注： 直接点一下孔，引线拉出来，沉孔符号就在那等着你了，你只需要填数字。

“备忘录”习惯：在 DWT 模板里留一行“样板”

• 在你的标准模板文件（.dwt）的图框外（非打印区域），写下一行所有你常用的特种符号、特殊字体。
• 以后画图： 缺符号了？直接往左边扫一眼，用 MA (格式刷) 或者 CO (复制) 过来改个数字就行。

核心的“控制码” (Control Codes)

除了 GDT 字体，有些通用符号是可以用 %% 开头的控制码输入的，这在任何编辑器下都有效：

带基点复制：Ctrl+Shift+C

自定义配置

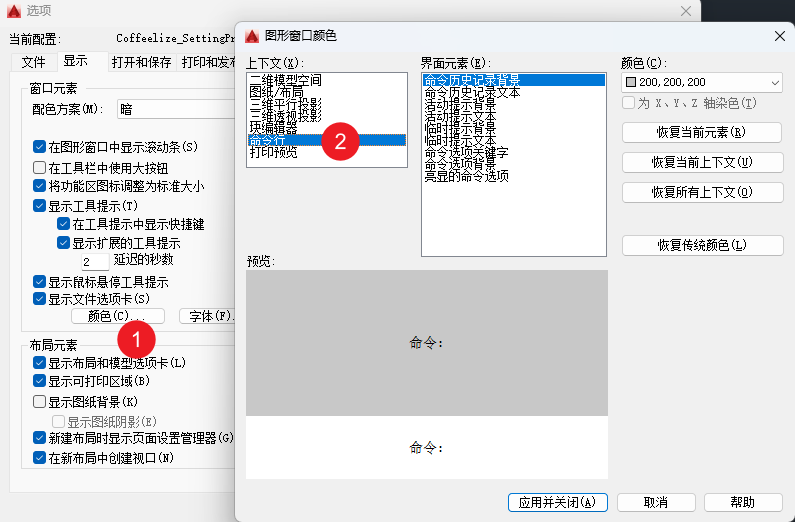

命令行样式

可修改命令行字体颜色，让命令更显眼
