标注样式管理器（Dimension Style Manager，快捷键 D） 是 AutoCAD 里参数最密集、最让人头大的一块

一、 标注样式的“四大支柱”

1. 线与箭头 (Lines & Symbols) —— “长什么样”

• 超出尺寸线 (Extend beyond dim lines)： 决定了标注的那根斜横线往外伸出多少。
• 起点偏移量 (Offset from origin)： 老手非常在意这个。 决定了标注线和物体之间留出的空隙。如果没有空隙，图纸看起来会糊成一团，分不清哪是零件，哪是标注。
• 箭头大小： 机械制图通常用 2.5 或 3.5。

2. 文字 (Text) —— “怎么读”

• 文字样式： 直接关联 [[XXX-04-CAD文字样式]] 讲过的 ST 设置好的样式。
• 从尺寸线偏移 (Offset from dim line)： 文字和线之间的距离，太近了打印出来看不清，太远了容易混淆。
• 文字对齐： 建议选“与尺寸线对齐”，这样斜着的线，文字也是斜着的，符合制图规范。
• 角度的数字一律写成水平方向

这里查看国标 GB/T 4458.4-2003 机械制图 尺寸注法：

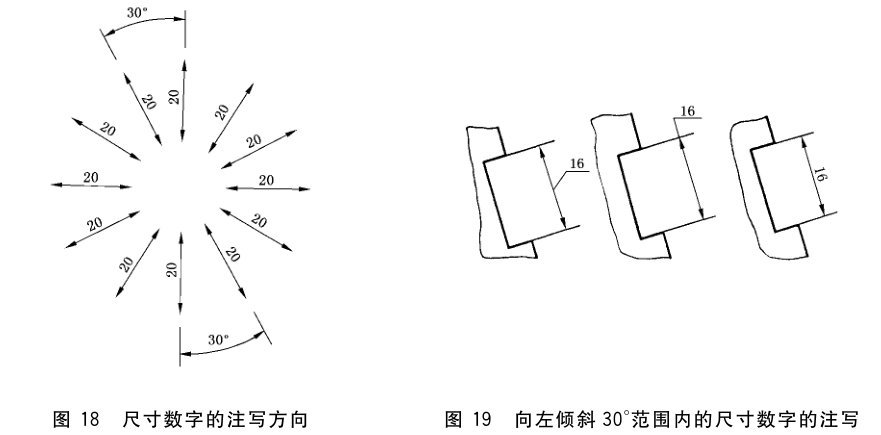

线性尺寸数字的方向，有以下两种注写方法，一般应采用方法 1 注写；在不致引起误解时，也允许采用方法 2。但在一张图样中，应尽可能采用同一种方法。 方法 1：数字应按图 18 所示的方向注写，并尽可能避免在图示 30° 范围内标注尺寸，当无法避免时可按图 19 的形式标注。

方法 2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处（图 20、图 21）。 ![[Pasted image 20251222202259.png]]

3. 调整 (Fit) —— “核心大脑”

这是整个管理器里最重要的一页。

• 全局比例 (Use overall scale of)：
  • 如果你画的是 1:1 的零件，这里填 1。
  • 如果你画的是 1:100 的厂房布局，这里填 100。
  • 秘籍： 它会一键把箭头、文字、间距全部放大 100 倍，而不需要你一个个去改。
  • 优化： 勾选“在尺寸界线之间绘制尺寸线”，防止文字乱跳。

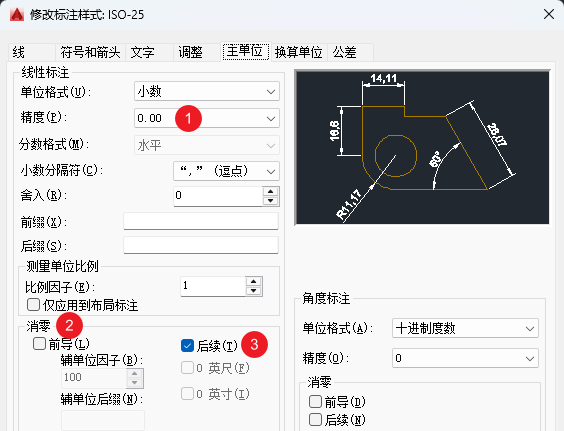

4. 主单位 (Primary Units) —— “精度控制”

• 精度： 机械加工通常设为 0.00，绘制系统流程图（例如 P&ID）时可设为 0 即可。
• 消零 (Zero Suppression)：
  • 勾选“后缀 (Trailing)”。
  • 效果： 10.000 会显示为 10，10.500 显示为 10.5。这能让图纸瞬间清爽很多。
