这里使用的是 ST-Link 和最小开发板。这种连接方式叫做 SWD (Serial Wire Debug) 接口。相比于串口下载，它不仅速度快，最重要的是支持在线调试（可以实时查看变量、打断点让程序停下）。

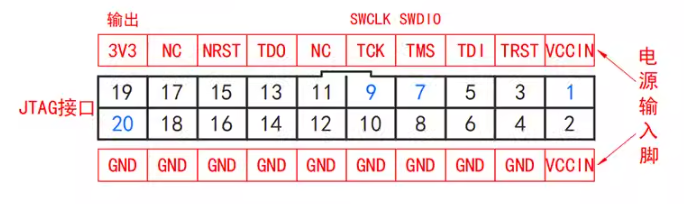

接线对照表

• ST-Link 使用到的引脚：7、9、19、20(尝试这四个引脚，CubeIDE 下载程序时找不到单片机)
  • 使用引脚 1、20、7、8；并且通过数据线单独给单片机供电

连接后的关键步骤

接好线后，你还需要在电脑端的软件（以 Keil MDK 为例）中进行设置，否则还是识别不到芯片：

1. 插上 ST-Link：电脑识别到 ST-Link 驱动。

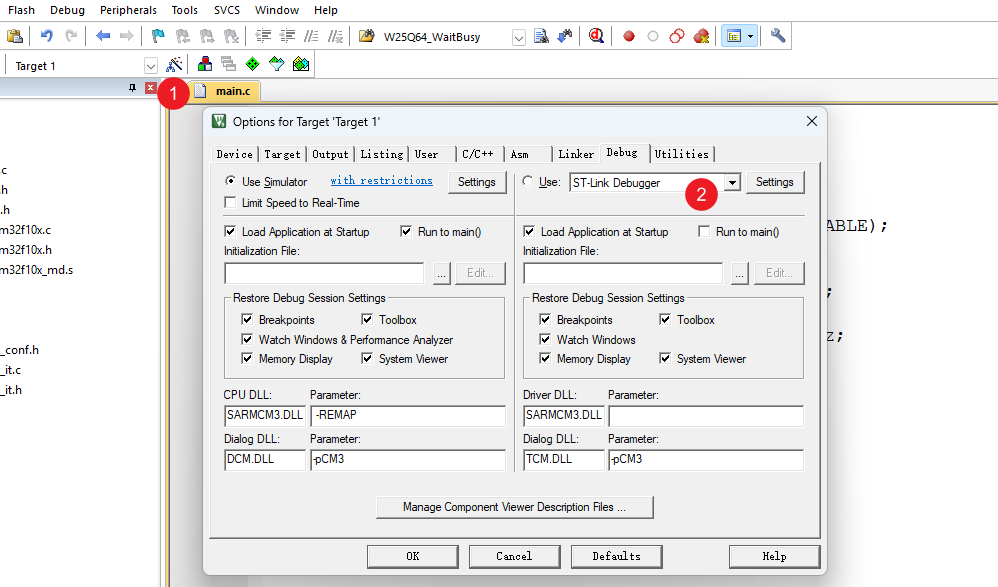

2. 打开 Keil 工程：
   • 点击魔术棒图标 (Options for Target)。
   • 切换到 Debug 选项卡。
   • 在右侧下拉框选择 ST-Link Debugger。
   •

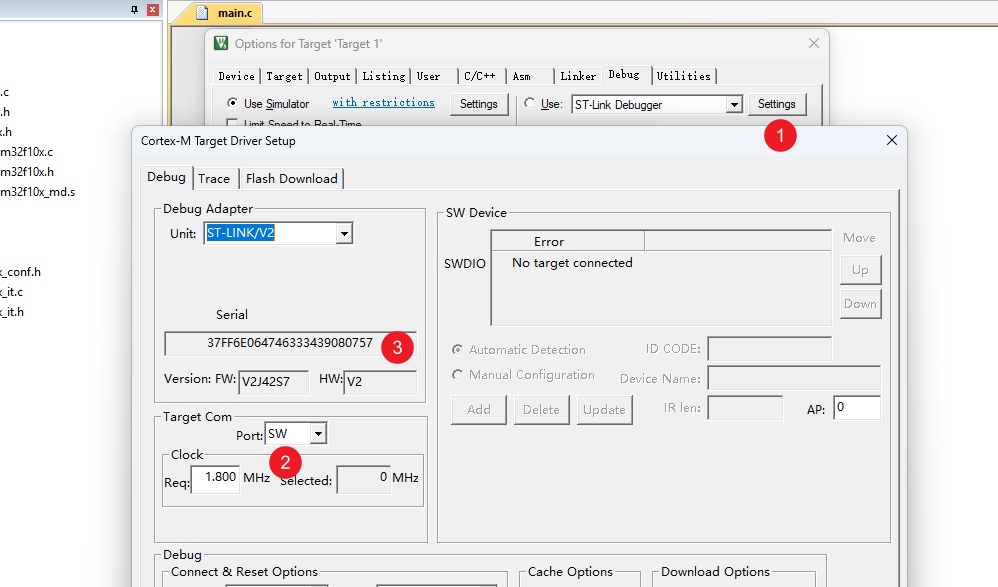

3. 进入 Settings 设置 (关键)：
   • 点击旁边的 Settings 按钮。
   • 在 Port 下拉框中，务必将 JTAG 改为 SW（因为你只接了两根信号线）。
   • 如果连接成功，右侧的 SW Device 框里会出现一串十六进制代码（IDCODE），这说明已经成功识别到了你的 STM32 芯片。
   •

关于 BOOT 跳线帽的设置

在使用 ST-Link 下载时，开发板上的黄色跳线帽（BOOT0 和 BOOT1）通常应该这样设置：

• BOOT0 = 0（跳线帽靠近 GND 一端）
• BOOT1 = 0（跳线帽靠近 GND 一端） 这种模式下，程序下载后按一下复位键就能直接从 Flash 运行，最方便。

工程配置

STM32 的 C 代码需要一个“容器”（即工程环境）。如果你只把代码写在一个记事本里，编译器是不知道如何处理硬件底层的

为什么需要“工程配置”

在 51 单片机里，你可能只需要一个 .c 文件就能跑。但在 STM32 里，一个完整的工程必须包含以下四个核心板块：

1. 启动文件 (startup_stm32xxx.s)：我们之前讲过的“工厂开工流程”，它是汇编代码。
2. CMSIS 库文件：这是 ARM 公司提供的，用来让内核（Cortex-M）认识寄存器地址的。
3. HAL/标准库驱动：这是 ST 官方提供的库，让你能用 HAL_GPIO_WritePin 这种函数。
4. 你的代码 (main.c)：你写的逻辑。

好消息是：现在的开发者通常不需要手动配置这些，这里我们使用 STM32CubeIDE。只需要鼠标点几下，它就会自动为你生成一个配置好的工程容器。

完整操作步骤

第一步：新建工程

1. 打开 STM32CubeIDE，点击 File -> New -> STM32 Project。
2. 在 Commercial Part Number 框输入你的芯片型号（如 STM32F103C8T6），选中后点击 Next。
3. 给项目起个名字（如 Blinky_LED），点击 Finish。

![[Pasted image 20251220153919.png]]

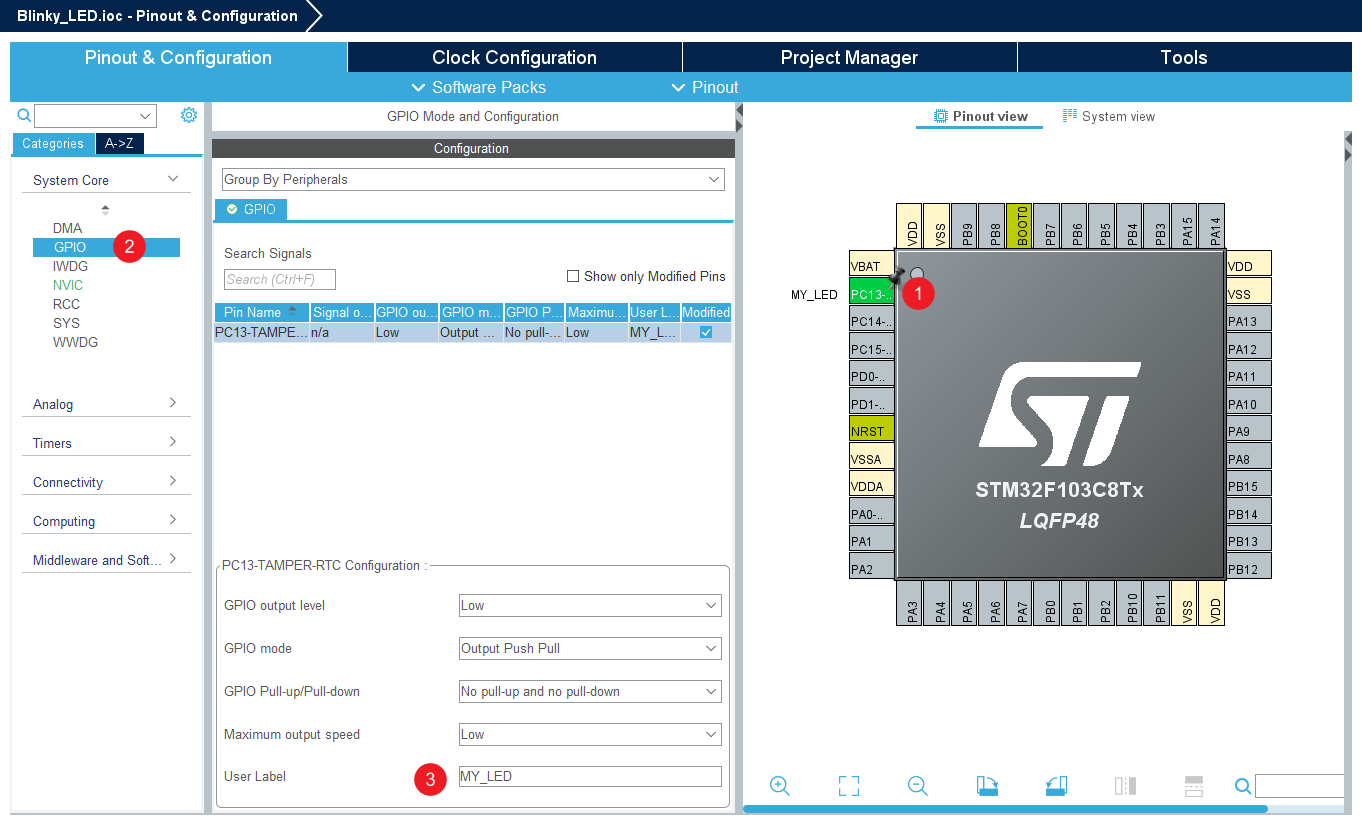

第二步：图形化配置 (ioc 文件)

1. 在弹出的芯片引脚图上，找到 PC13 引脚，左键点击它，选择 GPIO_Output。
2. （可选）在左侧菜单 System Core -> GPIO 里，点击 PC13，可以给它起个别名（User Label），比如 MY_LED。
3. 配置时钟：点击上方的 Clock Configuration 选项卡。通常默认即可，或者在 HCLK 框输入 72 然后按回车，IDE 会自动帮你算好倍频。
4. 生成代码：直接按键盘 Ctrl + S 保存，弹窗问是否生成代码，选 Yes。

第三步：开启外部高速晶振（可选）

注意：在 STM32F1 系列中，如果使用内部时钟（HSI），倍频后最高只能达到 64MHz。要达到标准的 72MHz，你必须开启板子上的那个金属晶振。按照下面步骤可开启开发板上的金属晶振：

1、开启 HSE 硬件开关

1. 回到 STM32CubeIDE 的 Pinout & Configuration（引脚配置）界面。
2. 在左侧菜单栏找到 System Core（系统核心）。
3. 点击 RCC。
4. 在右侧的 High Speed Clock (HSE) 下拉菜单中，选择 Crystal/Ceramic Resonator（晶体/陶瓷谐振器）。
   • 此时你会发现芯片引脚图上的 PD0 和 PD1 变绿了，这说明它们现在连接到了外部晶振。
   •

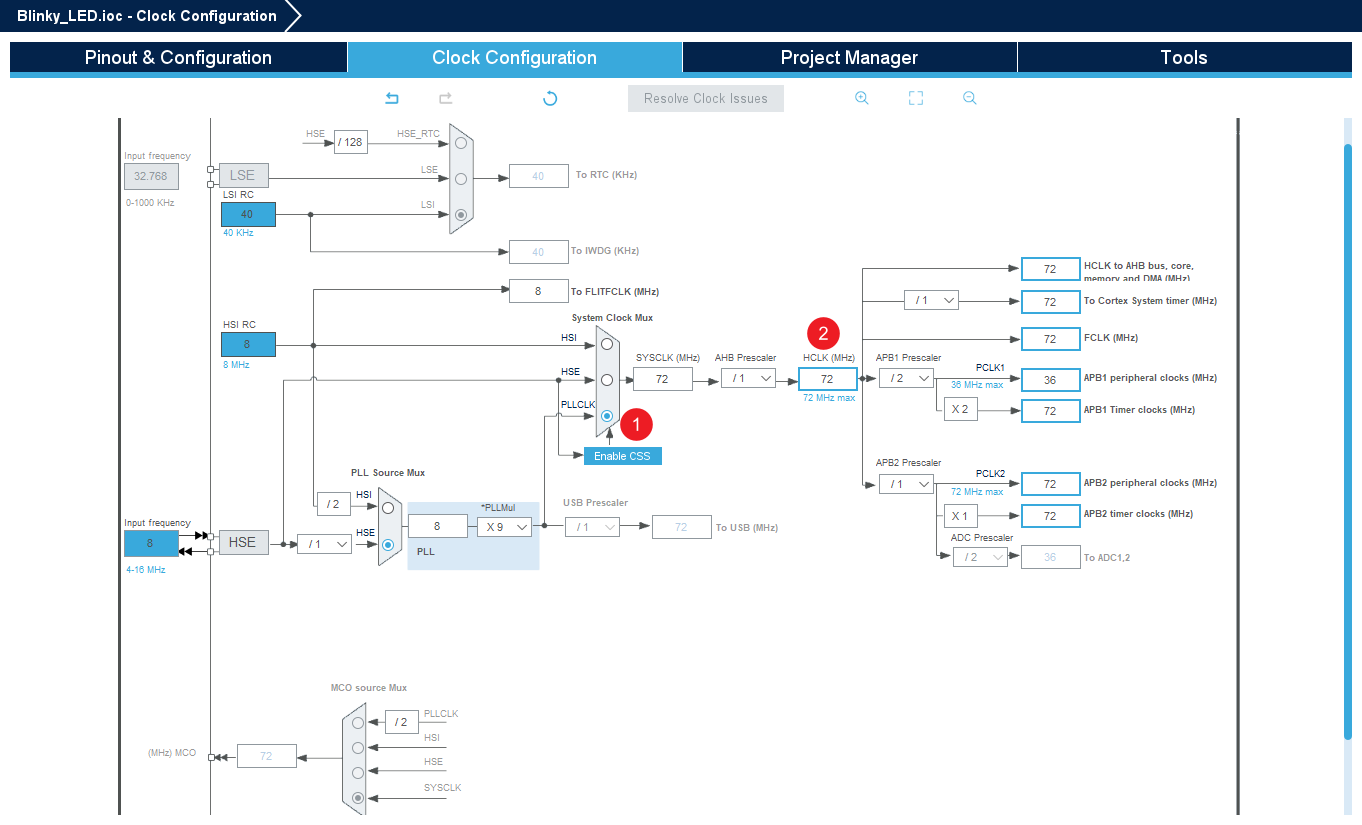

2、在时钟树中切换路径

1. 切换到上方的 Clock Configuration（时钟配置）选项卡。
2. 找到 PLL Source Mux（锁相环来源选择器）这个选择框，把点选挪到 HSE 上。
3. 确保 PLLMul（倍频系数）被设置为 X 9（因为 $8\text{MHz} \times 9 = 72\text{MHz}$）。
4. 在 System Clock Mux（系统时钟选择器）中，选择 PLLCLK。
5. 关键点：观察 APB1 Prescaler，确保它的分频系数是 /2。
   • 原因：我们在“总线”那一节讲过，APB1 最高只能跑 36MHz。如果系统时钟是 72MHz，这里必须 2 分频。


第四步：编写完整代码

代码生成后，打开左侧项目资源管理器里的 Core -> Src -> main.c。

⚠️ 注意： 在 CubeIDE 中，你必须把代码写在 /* USER CODE BEGIN … */ 和 /* USER CODE END … */ 之间。否则，下次你修改配置重新生成代码时，你的代码会被无情覆盖！

找到 main 函数里的 while(1)，填入以下代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
    // 翻转 PC13 的电平
    // 如果你之前起了别名 MY_LED，这里也可以写 MY_LED_GPIO_Port, MY_LED_Pin
    HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);

    // 延时 500 毫秒
    HAL_Delay(500);

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */

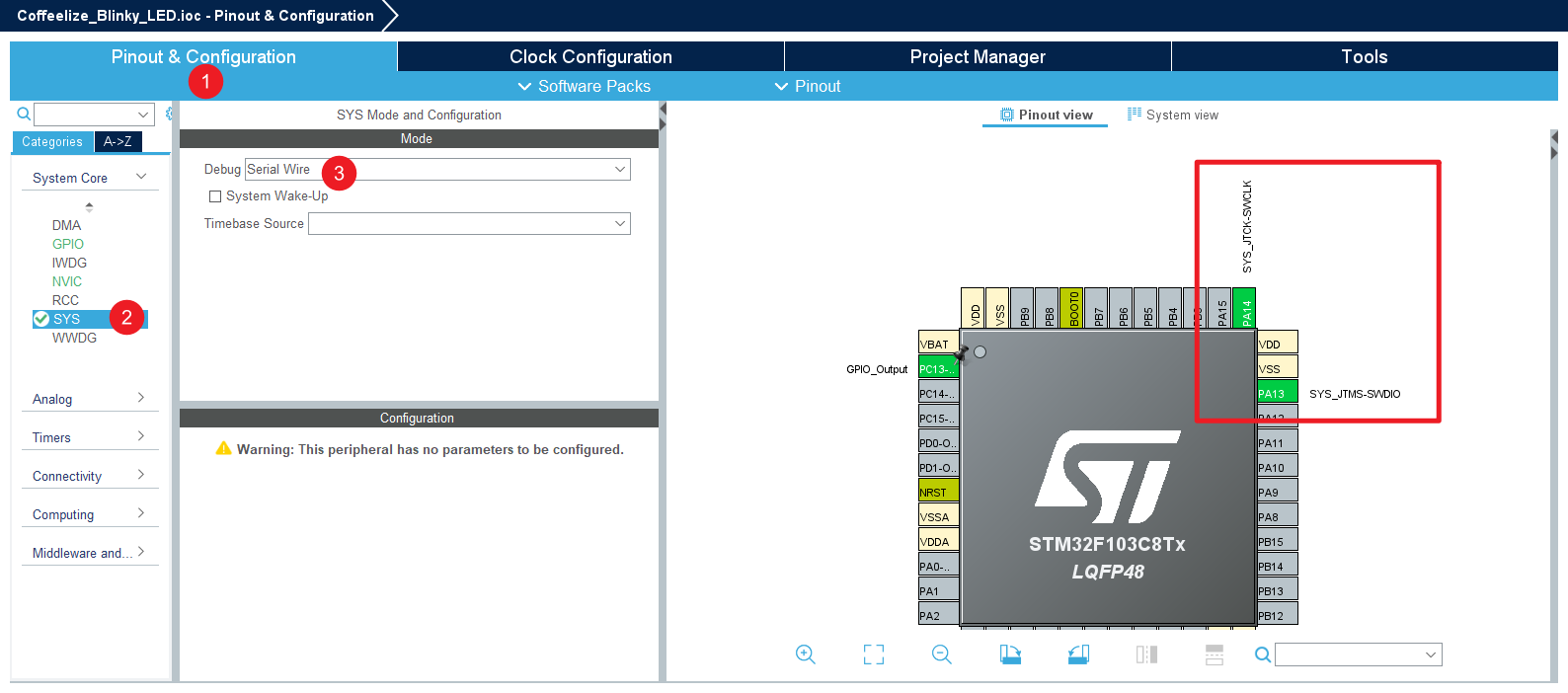

第五步：配置调试口

• 打开你的工程里的 .ioc 文件。
• 在左侧菜单栏找到 System Core -> SYS。
• 在右侧的 Debug 下拉菜单中，选择 Serial Wire。
  • 选完后，你应该能看到引脚图上的 PA13 和 PA14 变绿了，并标注了 SWDIO 和 SWCLK。
• 保存并重新生成代码。

编译、下载与运行

1. 编译：点击工具栏上的 “小锤子”图标 (Build)。查看下方 Console 窗口，显示 0 errors, 0 warnings 即成功。
2. 设置下载器：如果是第一次运行，点击 Run -> Run Configurations…。
   • 在 Debugger 选项卡里，确保使用的是 ST-LINK (ST-LINK GDB server)。
   • 确保 Interface 选的是 SWD。
3. 运行：点击工具栏上的 “绿色右箭头”图标 (Run)。IDE 会自动把程序烧录进开发板。

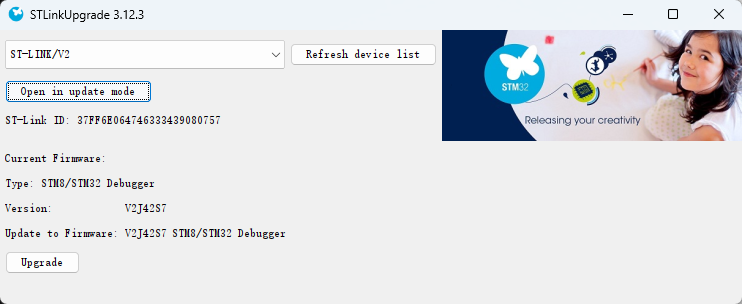

升级 ST-LINK 固件

1. 点击 IDE 菜单 Help -> ST-LINK Firmware Update。
2. 点击 Open in update mode。
3. 点击 Upgrade 升级固件。


小结：你的第一个工程长什么样
