在 STM32CubeIDE 配置 GPIO 时，你会看到 Output Push-Pull（推挽）和 Output Open-Drain（开漏）两个选项。理解它们的区别，决定了你能不能正确驱动外部设备。
1. 推挽输出 (Push-Pull) —— “全能型驱动”
这是最常用的模式，之前的 [[ZZZ-06-STM32点灯]] 用的就是它。
内部结构：

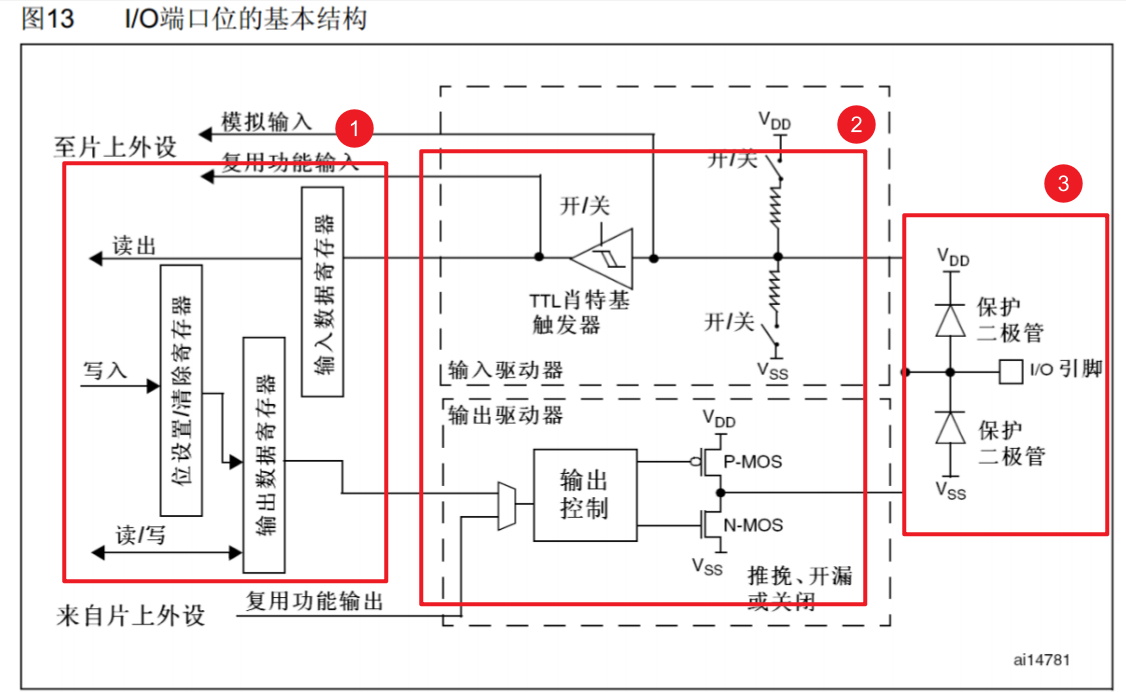

想象引脚内部有两个“开关”(如上图“输出控制”后端的两个 MOS 管)：
- 一个是连接到 VCC (3.3V) 的开关（P-MOS 管）。
- 一个是连接到 GND (0V) 的开关（N-MOS 管）。
工作原理：
- 输出高电平时：上面的开关接通，下面的断开。引脚被强力“推”向 3.3V。此时引脚有很强的电流输出能力。
- 输出低电平时：上面的开关断开，下面的接通。引脚被强力“拉”向 GND。此时引脚有很强的吸入电流能力。
特点：
- 双向都有力：无论是输出高还是低，电平都很稳定。
- 速度快：电平切换非常迅速，适合高速信号。
- 最常见：驱动 LED、驱动蜂鸣器、SPI 通信等，绝大多数情况都选它。
2. 开漏输出 (Open-Drain) —— “有底气，没脾气”
这个模式比较特殊，如果你选了它却没接“上拉电阻”，你会发现引脚输出高电平时没电压。
内部结构：
引脚内部只有连接到 GND 的开关（N-MOS 管），没有连接到 VCC 的开关。
工作原理：
- 输出低电平时：开关接通，引脚被拉到 GND。这没问题。
- 输出高电平时：开关断开。由于上面没有连接 VCC 的开关，此时引脚处于浮空状态（高阻态）。就像一根断掉的电线，它自己无法产生电压。
必须搭配：上拉电阻
为了让开漏模式能输出高电平，你必须在引脚外部接一个电阻连到电源（VCC）。这样，当内部开关断开时，外部电阻会把引脚“拉”上去。
特点与神奇用途：
- 线与逻辑（Wired-AND）：多个开漏引脚连在一起，只要有一个输出低，整条线就是低。这是 I2C 总线 必须使用开漏的原因。
- 电平转换：STM32 是 3.3V 器件，但如果你想驱动一个 5V 的逻辑电路。你可以把开漏引脚通过电阻连到 5V 电源上。开关断开时，引脚就会被拉到 5V（前提是该引脚标有
FT，即容忍 5V）。 - 防止短路：多个推挽输出连在一起如果电平不一会烧芯片，开漏则不会。
直观对比表
| 特性 | 推挽输出 (Push-Pull) | 开漏输出 (Open-Drain) |
|---|---|---|
| 输出高电平 | 直接输出 VCC (3.3V) | 高阻态 (需外接上拉电阻才有电压) |
| 输出低电平 | 直接输出 GND (0V) | 直接输出 GND (0V) |
| 驱动能力 | 强 (双向) | 弱 (高电平靠电阻，低电平靠芯片) |
| 主要用途 | LED、普通 IO 控制、SPI、PWM | I2C 通信、电平转换、多机通信 |
| 比喻 | 既能推水，又能抽水的水泵 | 只能抽水（排水）的水龙头 |
- 推挽输出就像是一个双向推拉门，你既可以用力把它推开（高电平），也可以用力把它拉关（低电平）。
- 开漏输出就像是一个单向弹簧门。你自己只能用力把它拉关（输出低），但你想开门（输出高）时，你自己没法推，只能靠门背后的弹簧（上拉电阻）把它拽回去。
什么时候该选什么？
在 STM32CubeIDE 配置时：
- 如果你只是点灯、控制继电器、驱动电机驱动模块：闭眼选 Push-Pull。
- 如果你在学习 I2C 协议（比如驱动 OLED 屏幕或传感器）：必须选 Open-Drain。
- 如果你发现选了输出，灯却不亮或者电压很诡异：检查一下是不是误选成了 Open-Drain 且没接上拉电阻。
